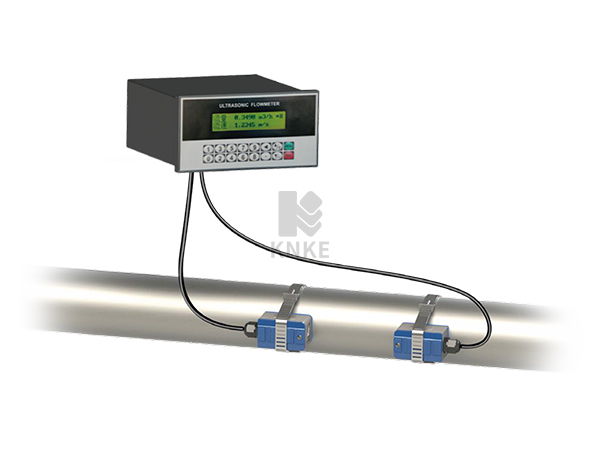

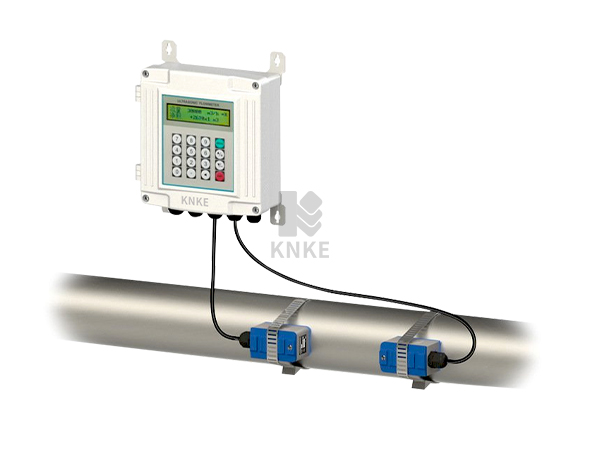

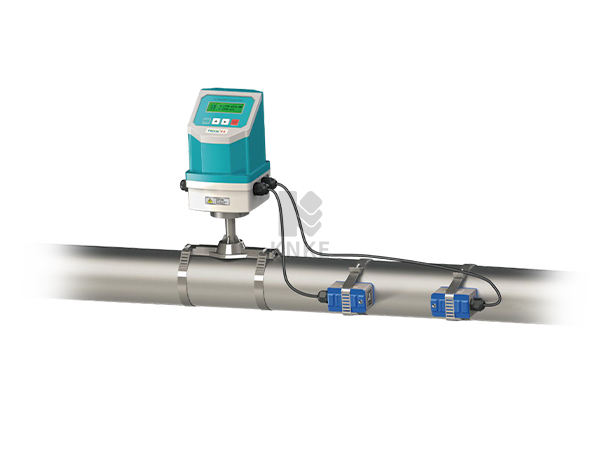

進口外夾式超聲波流量計是一種非侵入式的流量測量設備，它可以通過將傳感器外夾在管道上來實現流量的測量，不需要直接接觸流體。科恩科KNKE品牌的進口外夾式超聲波流量計產品采用超聲波時間差原理測量流量，可實現DN15~DN6000管道流量測量。無需破管，輕松測量。不用開管傳感器貼到管道上即可測量流量。安裝非常方便快捷。當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化成正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間相同，介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。還可以再測量流量的基礎上，選配超聲波熱量計量功能，為供熱供暖行業的供熱效率提供參考。
工作原理 / WORKING PRINCIPLE
進口外夾式超聲波流量計其工作原理是利用超聲波傳播的時間和速度測量液體的流速和體積流量。其主要工作部件為傳感器和控制儀表。
外夾式超聲波流量計具體工作原理如下：
1、傳感器通過夾在管道外側，利用超聲波的發射和接收來測量管道內部液體的流速和流量。
2、傳感器內部的發射器會向管道內發射一束超聲波，該超聲波會在液體中傳播，直至碰到管道內壁或者液體中的氣泡、雜質等障礙物。
3、當超聲波遇到障礙物后，一部分超聲波被反射回來，由傳感器中的接收器接收，這樣就形成了一個往返時間。
4、控制儀表會根據往返時間以及管道內液體的聲速等參數，計算出液體的流速和流量。
5、控制儀表還可以將測量到的數據進行處理和顯示，同時還可以進行報警、控制等操作。
需要注意的是，外夾式超聲波流量計適用于一些小直徑管道和高粘度液體的流量測量，但在測量液體中含有大量氣體或者懸浮物質的情況下，其測量精度可能會受到影響。
應用領域 / APPLICATION AREA
1、工業用途：用于工業領域中的流體計量和監測，例如流體輸送管道、冷卻水循環系統、化工工藝等。
2、建筑供暖與制冷：用于監測建筑供暖與制冷系統中的熱水和冷水的流量，以確保室溫的舒適度和系統的高效運行。
3、石油化工：外夾式超聲波流量計在石油化工工業中應用廣泛，可用于測量石油、天然氣、液化氣等的流量，以確保生產過程的穩定和安全。
4、食品飲料：可以用于食品和飲料加工工藝中，例如監測牛奶、果汁等的流量，以確保生產過程的衛生和品質。
5、水務處理：可以用于水務處理領域中，例如監測城市供水管道中的水流量，以確保供水質量和供應穩定性。
產品特點 / PRODUCT FEATURES
1、非侵入式測量：外夾式超聲波流量計可以在不需要切斷管道或停機的情況下進行安裝和使用，因此對生產過程影響較小，使用方便。
2、穩定可靠：外夾式超聲波流量計的傳感器具有較高的抗干擾能力和穩定性，可以在各種復雜環境中使用。
3、顯示和輸出方式多樣化：外夾式超聲波流量計可以提供多種顯示和輸出方式，包括液晶顯示、模擬電流輸出、數字信號輸出等，可以滿足不同用戶的需求。
4、測量范圍廣：外夾式超聲波流量計可以適用于各種管道，包括金屬、塑料、玻璃鋼等材料，并且可以測量各種液體和氣體。
5、高精度：外夾式超聲波流量計采用先進的數字信號處理技術，可以實現高精度的流量測量，誤差范圍小。

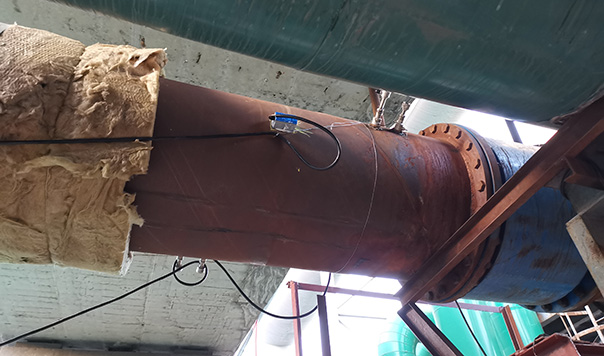

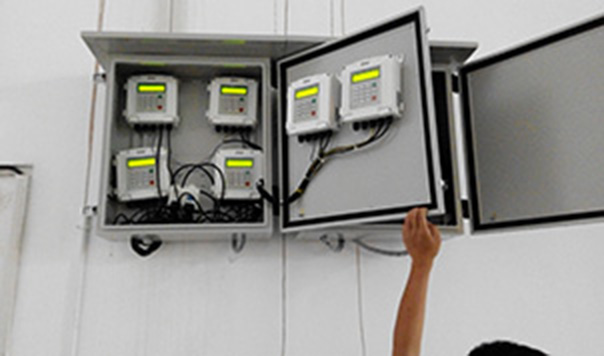

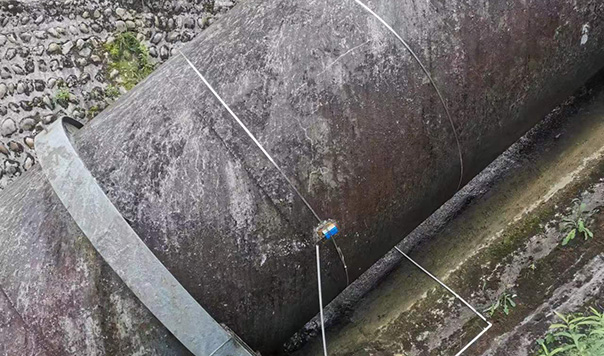

現場圖片 / SITE PICTURES
參數詳情 / PARAMETER DETAILS
| 品 牌 | 美國KNKE科恩科 |
| 類 型 | 進口外夾式超聲波流量計 |
| 原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精 度 | 管段式： 流量計：±0.5% 熱量計：±1.0% |
| 外夾式： 流量計：±1.0% 熱量計：±2.0% | |
| 插入式： 流量計：±1.0% 熱量計：±2.0% | |
| 顯 示 | 2×10背光型漢字或者2×20字符型液晶顯示器,支持中、英、意三種語言 |
| 信號輸出 | 1路4-20mA電流輸出，阻抗0～1K，精度0.1% |
| 1路OCT脈沖輸出（脈沖寬度6～1000ms，默認200ms） | |
| 1路繼電器輸出 | |
| 信號輸入 | 可連接三線制PT100鉑電阻，實現熱量測量 |
| 通訊接口 | 隔離RS485串行接口，支持MODBUS等協議 |
| 線纜說明 | 定制雙絞線，一般情況下50米，選用RS485通訊，傳輸距離可達千米以上 |
| 管 材 | 鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管 內 徑 | 50～6000mm |
| 直 管 段 | 傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管徑） |
| 種 類 | 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 溫度：-30～+160℃ |
| 濁 度 | 10000ppm且氣泡含量小 |
| 流 速 | 0～±12m/s |
| 溫 度 | 主機：-20℃～+60℃；流量傳感器：-30℃～+160℃ |
| 濕 度 | 主機：85% RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） |
| 電 源 | DC8～36V 或 AC85～264V |
| 功 耗 | 1.5W |
